Недавно выпущенная Xiamen Jinlu серия MPS100+RP копировальных фрез для труднообрабатываемых материалов оснащена специальными стружколомами для труднообрабатываемых материалов классификациии ISO S. Эта серия пластин использует новейшую разработанную марку сплава GMM7130 для общей обработки труднообрабатываемых материалов. Пласитны могут быть изготовлены из специальной марки сплава для обработки титановых сплавов GSM7130 хорошо работает с труднообрабатываемыми материалами, такими как нержавеющая сталь, титановый сплав и жаропрочный сплав. Кроме того, пластина RPMT-S* также имеет конструкцию с защитой от прокручивания пластины, что делает процесс резки более стабильным, с данной конструкцией пользователи могут в полной мере использовать каждую режущую кромку пластины, что упрощает ее использование. Данная фреза обеспечивает снижение затрат и повышение эффективности, это лучший выбор для профильного фрезерования труднообрабатываемых материалов!

Технические характеристики твёрдосплавных пластин

Сплав марки GMM7130 принимает фазу высокотемпературного упрочнения, которая эффективно подавляет образование или расширение трещин и имеет высокую прочность и ударную вязкость. В то же время, учитывая высокую теплоту резки труднообрабатываемых материалов, сплав также имеет высокую теплопроводность; высокая прочность, ударная вязкость и матрица с высокой теплопроводностью с высокой износостойкостью и сильной стойкостью к окислению Твердость покрытия может поддерживаться выше 1000℃, достигая превосходного срока службы и стабильности обработки. Подходит для черновых и получистовых условий труднообрабатываемых -обрабатывать такие материалы, как нержавеющая сталь и жаропрочные сплавы.

Общий сплав для обработки труднообрабатываемых материалов GMM7130

Марка сплава GSM7130, специально используемая для обработки титановых сплавов, имеет высокопрочную матрицу с высокой теплопроводностью, с высокой износостойкостью и антиадгезионным покрытием, с превосходным сроком службы и стабильностью обработки, подходит для черновой и получистовой обработки материалов из титановых сплавов.

Специальный сплав для обработки титана GSM7130

• Высокопрочная конструкция острой режущей кромки: острая изогнутая режущая кромка обеспечивает легкую обработку материала, при этом кромка легко справляется с различными нестабильными условиями обработки.
• Обтекаемая передняя поверхность + конструкция выступа в виде плотины: просторная обтекаемая передняя поверхность может гарантировать, что стружколом будет достаточно острым на поздней стадии резания, что может продлить срок службы пластины; усиленние в виде выступа вокруг внутреннего отверстия вставки увеличивает прочность конструкции предотвращает поломку лезвия в тяжелых условиях работы.
• Надежная защита от прокручивания пластины в стиле Great Wall в нижней части пластины обеспечивает жесткость конструкции и увеличивает срок службы инструмента, позволяя пользователям более полно использовать режущую кромку лезвия и снижать затраты.
• Доступны две геометрии стружколома: SM для общей черновой и получистовой обработки труднообрабатываемых материалов и SH для черновой обработки в тяжелых условиях.

Специальные стружколомы SM/SH для труднообрабатываемых материалов

Технические характеристики корпуса фрезы

В нашем ассортименте есть фрезы диаметром φ20 мм - φ100 мм, с цилиндрическим прямым хвостовиком,  с креплением под патрон для торцевого фрезерования и сменной режущей головкой.

Примеры обработки

Заготовка из жаропрочного сплава GH4169, твердость материала 40HRC. Инструмент представляет собой трехзубчатую фрезу серии MPS100 диаметром 32, оснащенную лезвием RPMT12 марки GMM7130,  параметры обработки: N=398об/мин. , F=358 мм/мин, Vc=40 м/мин, fz=0,3 мм/z, ap=1 мм.

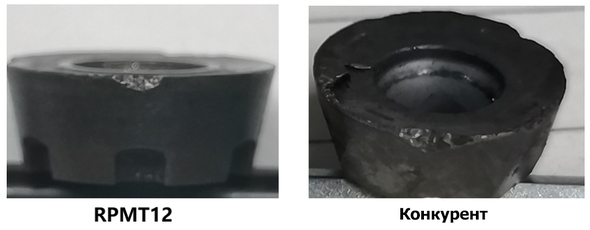

При обработке труднообрабатываемого материала инструмент демонстрирует высокие характеристики стойкости режущей кромки абразивному износу и высокотемпературному износу. После фактического испытания на производстве срок службы наших лезвий эквивалентен сроку службы импортные лезвия из Европы и США, а износ лезвия и образование сколов незначительное, что позволяет использовать наш инструмент с хорошей экономичностью, стабильностью и надежностью.

Пример 1 Черновая обработка лопаток из жаропрочного сплава

Пример 2 Черновая обработка лопаток из нержавеющей стали

Заготовка представляет собой лопатки из дисперсионно-упрочненной нержавеющей стали 17-4PH, твердость материала 32HRC. Инструмент представляет собой трехзубчатую фрезу серии MPS100 диаметром 32, оснащенную пластинами RPMT12 марки GMM7130, с использованием параметров обработки: N= 2189 об/мин, F=3612 мм/мин, Vc=220 м/мин, fz=0,55 мм/z, ap=1 мм.

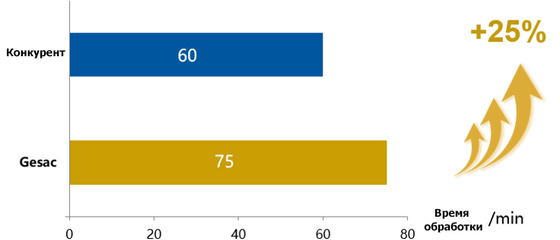

Материал в этих рабочих условиях тяжело поддается обработке, а высокая скорость обработки предъявляют высокие требования к прочности лезвия и его износостойкости при высоких температурах. Фактические испытания на объекте заказчика показывает, что срок службы наших лезвий более чем на 25% больше, чем у инструмента производства КНР. Кроме того, этот инстурмент может быть использовано и для обработки заготовок из других материалов на объекте заказчика, детали из жаропрочных сплавов, титанового сплава и т. д. Их производительность также выше, чем у других инструмента производства КНР.
